江西上饶造船门式起重机结构形式与适用场景

江西上饶造船门式起重机厂家13253557957主营产品有：龙门吊、架桥机、行车行吊、双梁桥式起重机、造船门式起重机、港口起重机以及欧式起重机等，我们厂家也支持非标定制，我们公司会安排我们的技术人员为您现场方案安装，同时为您提供详细平价的报价单。
江西上饶造船门式起重机销售厂家造船龙门吊主流结构形式、结构特点及对应适用场景
造船龙门吊又称船坞龙门、船体分段龙门，按主梁、支腿、门架构造分为单梁门式、双梁箱型门式、桁架式龙门、高低腿单 / 双主梁、巨型双主梁双小车造船龙门、柔性腿造船龙门六大类，不同结构刚度、起升高度、跨度、承载能力差异极大，适配不同船坞、分段吨位、厂房工况。

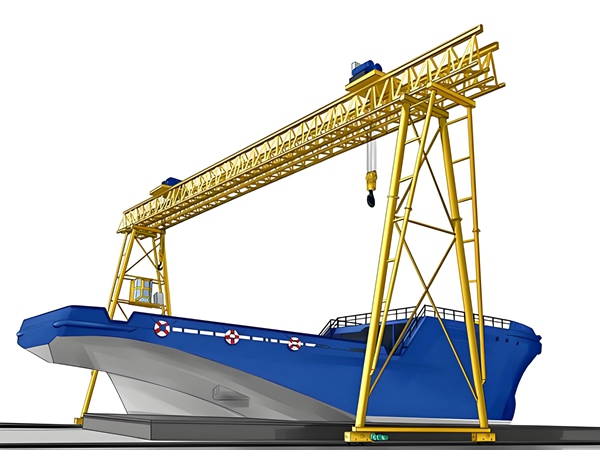

一、桁架式造船龙门吊（花架龙门）
结构形式
主梁、刚性支腿全部采用型钢桁架焊接结构，上下弦杆 + 腹杆组成镂空桁架；自重轻、风载系数小，多为单主梁，中小吨位为主，起升机构配电动葫芦。
核心结构特点

自重小，对厂房 / 船坞基础、钢柱轮压要求低；

镂空结构通风抗风好，室外露天船台不易积风；
刚度偏弱，挠度大，不适合超大吨位、高精度合拢；
造价低、生产周期短，拆装转运方便。
适用场景
中小型钢结构分段车间、船体小件预制厂房（5～50t）；
内河小船、渔船、游艇小型露天预制台；
场地基础承载力不足、临时预制工位；
内部车间辅跨、型材、构件转运。
典型吨位：5t、10t、20t、32t、50t
二、单箱主梁高低腿造船龙门吊（半门 / 高低轨）
结构形式
单侧高刚性箱型支腿落地行走，另一侧低支腿支撑在厂房吊车梁、船坞挡墙轨道；单根箱型主梁，高低落差匹配厂房檐高、坞边高差。
核心结构特点
利用现有建筑吊车梁，减少一侧土建轨道投入；
占地面积小，不占用船坞完整宽度；
单侧刚性支撑，抗侧倾一般，偏心吊装受限；
室内封闭分段车间首选结构。
适用场景

室内船体分段封闭式钢结构厂房；

船坞一侧配套预制车间，坞墙自带吊车轨道；
场地狭窄、跨度中等、工件单侧进出；
中小型分段翻身、组对（30～100t）。
典型吨位：32/5t、50/10t、80/20t
三、标准双箱主梁刚性支腿造船龙门吊（中小船坞通用）
结构形式
左右等高箱型刚性支腿，双箱型并列主梁，整体门架刚性连接；单小车或双小车起升机构，均衡台车大车行走，整机刚度大。
核心结构特点
双主梁抗弯、抗扭性能强，重载挠度可控；
可配备主副钩，兼顾大件吊装与小件辅吊；
定位精度高，适合分段对位合拢；
室外室内通用，维护简单。
适用场景
中小型干船坞、内河船舶、散货船分段总装；
室外固定预制平台，分段重量 50～300t；
常规船厂标准生产线，不需要超宽超大跨度；
单台独立作业，分段拼装、焊接、转运一体化。
典型吨位：100t、150t、200t、300t

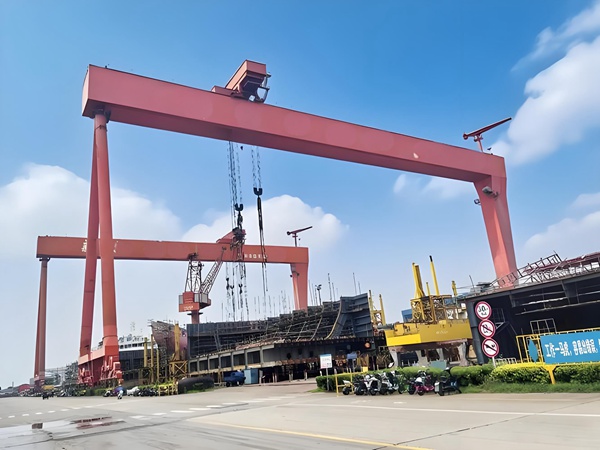

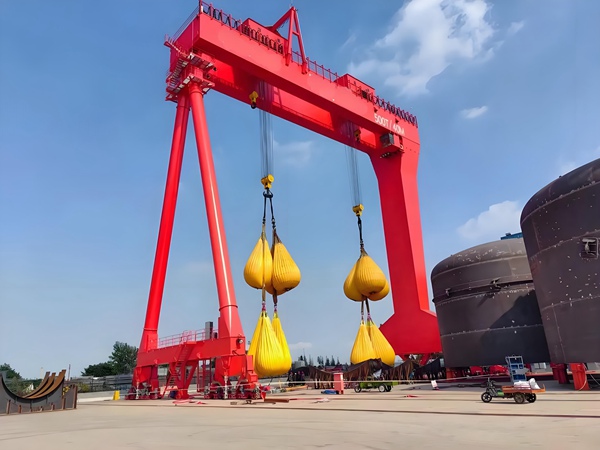

四、巨型双主梁双小车同步造船龙门吊（主流大船坞标配）
结构形式
大跨度全箱型等高刚性支腿，双层双主梁，配备上小车 + 下小车两套独立起重系统；四钩同步抬吊结构，大车多组均衡台车分散轮压，门架整体厚重，高工作级别 A6/A7。
核心结构特点
双小车四吊点协同控制，可同步抬吊、分段空中翻身；
超大跨度、超高起升高度，覆盖整座干船坞；
整机刚度极高，重载变形极小，合拢精度 ±2mm；

可多台同轨并行联吊，满足千吨级总段整体吊装。

适用场景
大型干船坞，集装箱船、油轮、散货船、邮轮总装；
船体总段整体合拢，单总段重量 300～1200t；
大型现代化船厂核心坞区，全年三班连续作业；
需要空中翻转巨型船体分段、双层甲板构件。
典型吨位：600t、800t、1000t、1200t

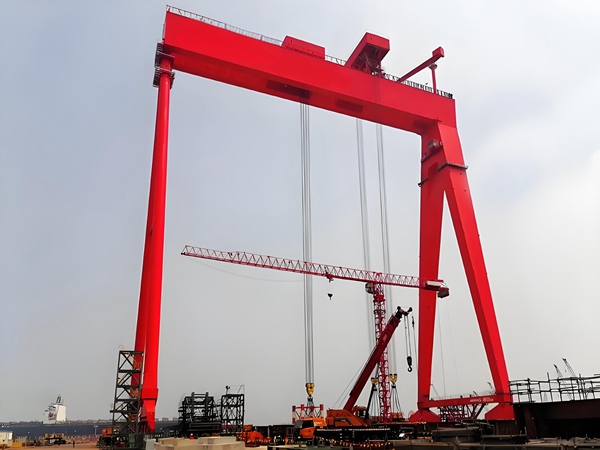

五、柔性腿（铰接式）巨型造船龙门吊（超宽超大船坞专用）
结构形式
一侧刚性支腿、另一侧铰接柔性支腿；双箱主梁，柔性支腿底部采用铰接平衡机构，释放温度应力、轨道安装偏差应力。
核心结构特点
消除大跨度主梁热胀冷缩产生的附加内应力，避免主梁拱度变形、轨道啃轨；
适应超长轨道沉降、轨道高低偏差，降低土建轨道施工精度要求；
柔性侧侧向刚度略低于全刚性门架，禁止单侧偏心重载。
适用场景
跨度＞100m 超大型干船坞；
沿海露天船台，温差大、轨道易沉降；
千吨级超宽门架造船龙门；
轨道铺设长度超 400m、地基不均匀沉降区域。
六、全封闭厂房室内巨型造船龙门（室内分段预制车间）
结构形式
全双主梁刚性门架，适配钢结构封闭厂房内部轨道；整机加强防腐防尘，电机电控全密封，配套厂房除尘、喷漆工况防护；多带左右悬臂对接厂房大门。
核心结构特点
防腐升级，耐焊接烟尘、油漆雾气腐蚀；
悬臂延伸至厂房出入口，分段无需叉车中转；

高度受限，起升高度低于露天船坞龙门；

轮压严格受控，匹配厂房重载钢柱、吊车梁。
适用场景
封闭式室内船体分段预制、涂装一体化车间；
海工模块、游艇、特种船舶室内无尘焊接；
环保管控严格，禁止露天焊接喷涂的厂区。
江西上饶造船门式起重机生产厂家结构选型快速对照表：50t 以内小件预制、基础差、临时工位 → 桁架式单主梁龙门吊
室内钢结构厂房、一侧有吊车梁、场地窄 → 高低腿单箱主梁龙门吊
中小型船坞、50～300t 分段、常规拼装 → 双箱刚性支腿单小车龙门吊
大型干船坞、船体总段合拢、空中翻身、300t 以上 → 双主梁双小车同步龙门吊
跨度超 100m、沿海露天、轨道沉降大 → 刚性 + 柔性铰接腿龙门吊
封闭厂房、焊接喷漆一体化、环保车间 → 室内防腐型双主梁龙门吊
