广西北海40吨门座式起重机结构组成详解

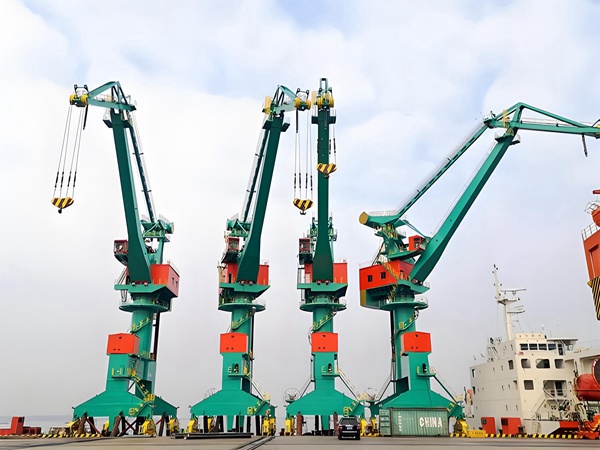

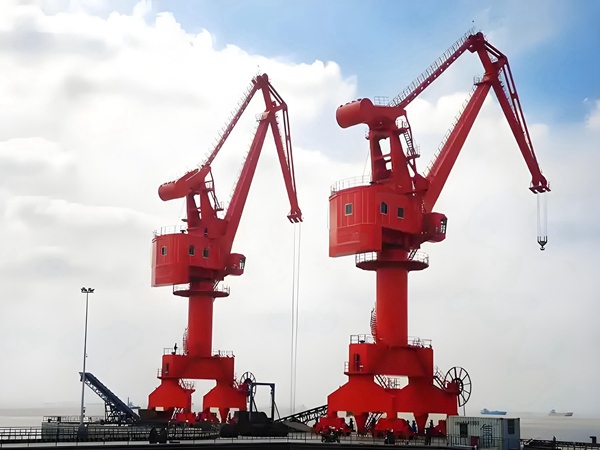

广西北海门座式起重机厂家13253557957制造的门座式起重机有起升、回转、变幅和运行机构，前3种机构装在转动部分上,每一周期内都参加作业。转动部分上还装有可俯仰的倾斜单臂架或组合臂架及司机室。
广西北海门座式起重机销售厂家介绍门座式起重机整体结构（五大件）
臂架系统（上部吊货）
转台 / 回转平台（中间旋转）
门架结构（下部支撑）
运行机构（行走）
四大工作机构（起升、变幅、回转、大车）

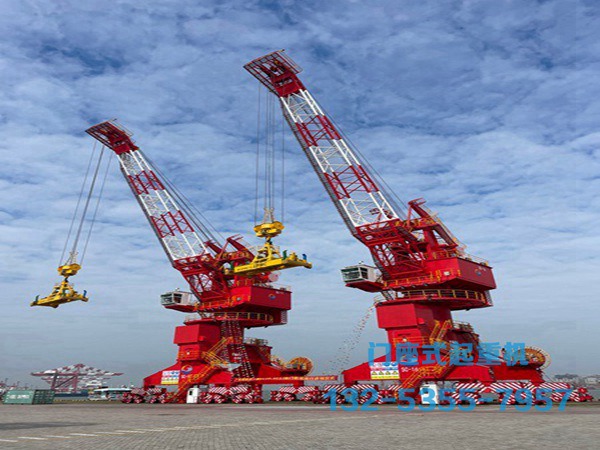

一、臂架系统 —— 决定 “吊多远、吊多高”
1. 组合臂架（港口主流）

主臂架

象鼻架（前端）
拉杆 / 小拉杆
平衡梁
作用：
变幅时货物水平移动、不掉高、不晃，作业更稳。
2. 直臂架
结构简单、便宜
内河码头、小吨位常用
变幅时货物会上下动，效率低
3. 头部部件
滑轮组：改变钢丝绳方向
吊钩 / 抓斗座：吊具接口
防转装置、限位开关
二、转台（回转平台）—— 整机 “心脏舱”
转台是旋转部分的底座，上面装所有机构。
主要包含：
回转支承（大轴承）
三排滚柱式，承受巨大倾覆力
起升机构
变幅机构
回转机构
电气房、控制柜、操作台
司机室
扶梯、平台、栏杆
转台 = 门机的控制室 + 动力室
三、门架结构 —— 支撑整个机器
门架坐落在轨道上，承受全部重量与倾覆力。
1. 门架结构形式
全门架（标准门机）
半门架（一侧靠码头）
2. 主要部件
门腿（左右两个）
横梁（连接门腿）
交叉拉杆（增加刚性）
平台、爬梯、检修通道
作用：

保证稳定、抗风、抗倾覆。

四、运行机构 —— 让门机 “走路”
组成：
大车运行电机
减速器
车轮组
轨道
防风装置（夹轨器、锚定、铁楔）
关键点：
轮压：直接影响码头地基
同步运行：防止啃轨
防风：港口台风必备
五、四大工作机构 —— 门机的 “手脚”
1. 起升机构（最核心）
负责：吊货上升、下降
组成：
电机
制动器（双制动，港口强制）
减速器
卷筒
钢丝绳
滑轮组
高度限位、超载限制器
2. 变幅机构
负责：臂架抬起、落下 → 改变幅度
组成：
变幅卷扬 / 齿条变幅
制动器
变幅限位
幅度指示器
3. 回转机构
负责：门机上部 360° 旋转
组成：
回转电机
回转减速器
小齿轮（驱动回转支承）
回转限位、防碰撞
4. 大车运行机构
负责：门机沿码头轨道前后移动
六、安全与附属结构（港口必备）
防风系统
夹轨器
手动铁楔
锚定装置
风速仪
限位与保护
起升高度 / 下降限位
幅度限位
起重量限制器
回转限位
紧急停止
平台、扶梯、护栏
全机贯通，方便检修。
电气系统
PLC 控制柜
变频系统
驾驶室操作台
电缆卷筒
七、一张图看懂结构
从上到下：
吊钩 / 抓斗 → 臂架 → 象鼻架

转台（机构 + 电气 + 司机室）

回转支承
门架（门腿 + 横梁）
大车运行机构（车轮 + 轨道 + 防风）
中间四大机构：
起升、变幅、回转、大车
广西北海门座式起重机生产厂家一句话记住门机结构：上有臂架吊货物，中转平台带机构，下有门架扛重量，轨道行走防风强。
