湖南永州造船门式起重机工作原理

湖南永州造船门式起重机厂家13253557957主营龙门吊、架桥机、提梁机、行车行吊、造船门式起重机等，公司拥有较完善的市场营销服务网络，在全国各地设有多个销售服务网络和办事处
湖南永州造船门式起重机销售厂家造船龙门吊工作原理
核心原理：依靠巨型门式承重钢架 + 三套独立运动机构（起升、小车横向、大车纵向），配合 PLC 变频同步控制系统，实现船体分段三维空间吊运；依靠上下双小车协同完成重型分段空中翻身、多钩抬吊、合拢精定位，专门适配船坞总段建造。
一、主体承重结构原理

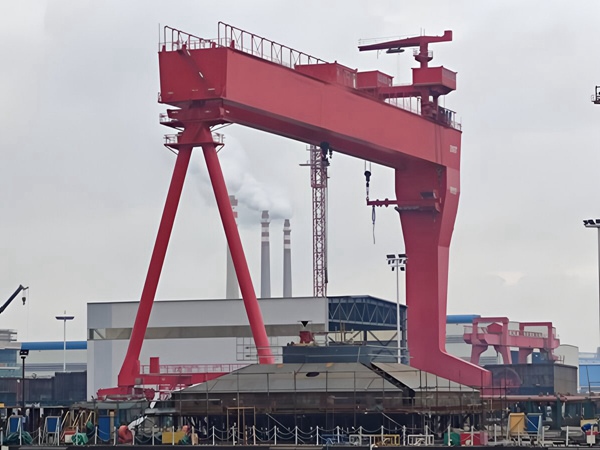

门架一般采用一侧刚性支腿（刚腿，与主梁刚性固接）+ 一侧柔性支腿（柔腿，铰接）的静定结构：

1. 柔腿铰接可释放主梁温差伸缩变形，避免大跨度主梁产生附加内应力；

2. 双箱型主梁承载上下两层起重小车，将全部载荷传递给支腿底部大车行走台车；
3. 整机沿船坞两侧预埋重载轨道纵向行走，覆盖整个干船坞 / 船台作业区域抖音百科。
二、三大基础运动机构原理（三轴联动）
1. 起升机构（Z 轴，垂直升降）
大功率电机→减速器→卷扬卷筒→钢丝绳 + 滑轮组倍率放大拉力，收放钢丝绳实现吊具升降；标配变频微速控制、主副双制动，重载可实现毫米级微动对位；配套超载限位、双重上升限位保护。
2. 小车运行机构（Y 轴，横向）
主梁布置上下两层轨道，搭载上小车、下小车：
上小车：双独立主钩，沿主梁上翼缘轨道运行，可双钩同步抬吊、吊点横移微调，实现分段微量旋转；
下小车：主钩 + 辅助副钩，沿主梁下翼缘穿行，可从上方小车下方穿过；
上下小车可独立作业，也可联动完成空中翻身、三钩抬吊（造船独有工艺）。
3. 大车运行机构（X 轴，整机纵向行走）
支腿底部多组驱动台车，双侧电机分别驱动；配置主从同步 + 自动纠偏系统，编码器实时采集两侧位置偏差，PLC 动态调整两侧电机转速，防止门架走偏啃轨；低速可控运行，适配长距离转运船体总段。
三、造船特有：分段空中翻身原理（上下小车联动）
船体立体分段需要翻转焊接时，采用上下小车配合：
1. 上小车双钩挂住分段上部吊点，下小车主钩连接分段下部吊点；
2. 控制系统同步调节两套起升机构的升降速度，一侧收绳、另一侧放绳；
3. 两个吊点形成力矩差，带动分段平稳空中旋转 180°；全程多吊点受力均衡，防止船体钢板变形，翻身完成后再转运至船坞合拢工位。

四、电控与同步控制原理（整机大脑）

整机采用 PLC + 变频 VFD 闭环控制：
1. 多钩抬吊时，各卷扬编码器实时反馈位置、载荷，交叉耦合同步算法保证多吊钩升降同步，载荷均匀分配；
2. 集成电子防摇摆，实时抑制吊物摆动，方便分段合拢对位；
3. 可选激光定位、GPS、视觉对位，满足船体合拢 ±5mm 高精度对接要求。
五、船用专项安全工作原理（沿海露天工况）
1. 测风仪实时监测风速，大风联锁大车制动、液压夹轨器夹紧轨道，风暴时配套地锚固定，抵御台风；
2. 整机防腐按 C5-M 海洋重防腐标准设计，抵抗盐雾腐蚀；
3. 载荷称重、应力监测、防撞限位、紧急停止等多重联锁保护，满足数百～数千吨重载吊装安全要求。
湖南永州造船门式起重机生产厂家完整作业流程简述
1. 大车纵向移动、小车横向移动，将吊钩对准预制堆场的船体分段吊耳；

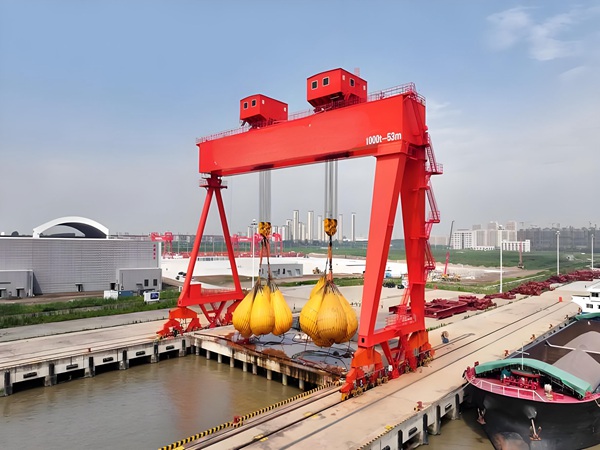

2. 挂好专用平衡吊梁 / 索具，试吊检查各吊点受力均衡；
3. 起升机构抬升分段至安全高度，三轴联动转运至船坞合拢工位上方；
4. 上下小车协同，必要时空中翻身，变频微速下放分段，配合激光对位完成总段合拢；
5. 分段落位并固定后，松钩收回吊具，龙门吊返回待命位置，夹轨器锁止停放。
