江苏南京造船门式起重机厂家船厂龙门吊使用方案

江苏南京造船门式起重机厂家13253557957主要产品有：架桥机、龙门吊、门式桥式起重机、造船龙门吊、冶金铸造起重机、行车行吊等起重设备。
江苏南京造船门式起重机销售厂家造船厂大吨位龙门吊分段吊装与总装工艺配合使用方案
一、方案总则（龙门吊与总建造法匹配逻辑）
1. 核心匹配原则
造船龙门吊（单台 1000/1600/2000t 双小车机型）服务平地总组 + 船坞总段搭载一体化工艺，以总段模块化建造为核心，龙门吊承担三大工序：分段平地总组吊装、分段空中翻身、船坞总组合拢搭载；设备参数、作业时序、工装基准、防风防变形全流程与船体工艺绑定，杜绝吊装变形、搭载精度超差、坞期延误。
2. 适用建造模式
岛式建造：机舱底总段为基准，依次吊装艏 / 艉底段、舷侧、甲板、上层建筑；
塔式总组：平地完成双层舷侧、甲板总段，龙门吊整段吊入坞内合拢；

超大型船 / 海工：双龙门吊联动抬吊千吨级巨型总段同步搭载。

3. 前置边界条件
龙门吊额定起重量≥总段自重 ×1.25 安全系数；
主梁跨度覆盖船坞全宽，下净高满足船舶型深 + 上层建筑；
配备上下双小车、多钩同步控制系统、电子防摇、激光定位、大车同步联动系统。
二、分段类型与龙门吊差异化吊装工艺配合要点
（一）底部分段 / 双层底总段（搭载基准段，优先级最高）
工艺配合核心目标：控制基线、中心线、水平度，全船定位基准
吊具与吊点配合
选用均衡分配吊梁，吊点布置在内底板强框架处，避开舱内舾装、管系；
总段重量＞800t 采用龙门吊上小车双钩四点均衡起吊，禁止单钩偏载。
起吊转运控制（龙门吊操作约束）
试吊离地 100mm 静置 3min，检查索具、吊码、分段挠度；
大车行走速度≤3m/min，小车横移≤2m/min，防摇开启，吊钩摆幅控制≤50mm；
转运路线清空坞墩、工装、电缆，设两侧监护人员防剐蹭。
落位总装精准配合（工艺 + 设备联动）
1）龙门吊慢速落钩至坞墩上方 500mm 暂停，全站仪读取分段基准靶点；
2）龙门吊小车微量横移、大车微量纵移调整中心线偏差≤2mm，基线高低差≤4mm；
3）落至坞墩后，液压顶升工装配合龙门吊微升微调，四角水平误差≤6mm；
4）基准段固定完成前，龙门吊不松钩，临时支撑、压载工装就位后方可摘索。
工艺避让要点
底分段搭载后形成全船基准，后续所有分段吊装均以该段肋骨线、中心线为参照；龙门吊作业时序优先保障底段完整定位，不穿插其他小件吊装干扰测量班组。
（二）舷侧分段 / 立体舷侧总段（含上下舷侧一体总段）
工艺痛点：不对称重心、高空对位、与底部分段坡口贴合精度难控

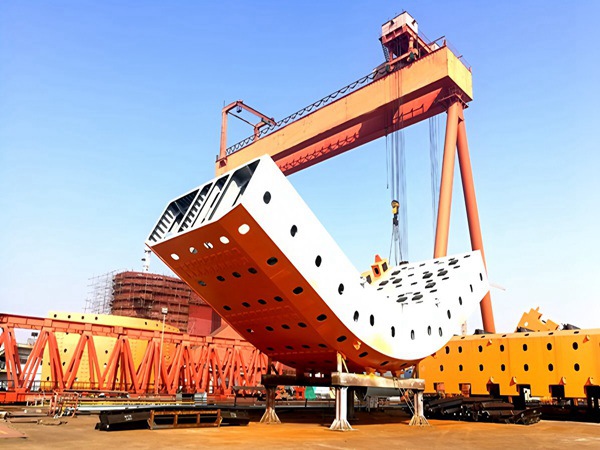

空中翻身工艺配合（龙门吊上下小车核心功能）
平地总组时反面施焊完成，利用上小车主钩 + 下小车辅钩联动翻身 180°；
操作步骤：上下小车同步抬升→下小车向主梁中部穿行→辅钩缓慢下放、主钩抬升，分段平稳翻转，全程同步误差≤2mm，禁止单钩急动造成舷侧扭曲变形；
薄板舷侧总段翻身增设专用保距工装，龙门吊起升速度降至 0.5m/min 低速模式。
坞内合拢对位配合
龙门吊吊至底分段舷侧上方 1m，牵引缆绳控制分段扭转，对齐肋骨线；
舷侧下口与底部坡口间隙控制由龙门吊微量升降 + 小车横移协同调整，间隙偏差≤3mm；
单侧舷侧定位点焊牢固后，再进行另一侧舷侧吊装，两台分段不同时悬空对位，避免龙门吊频繁交叉作业干涉。
（三）甲板总段、舱壁、上层建筑总段
大面薄板结构防变形控制
甲板总段大面积薄板，龙门吊采用多吊梁分散载荷，禁止单点集中起吊；转运全程低速，严禁急停急启，防止甲板波浪变形。
上层建筑高位搭载配合
上层建筑总段自重轻、受风面积大，风力≥6 级停止吊装；
龙门吊大车锁定夹轨器，防风锚定投入，小车精准对位甲板基座；
对位时先校准中心线，再调整四周间隙，龙门吊保持带钩受力，完成四周约束焊后方可摘钩。
（四）巨型总段 / 海工模块（≥1200t，双龙门吊联动工况）

双机联动控制配合

两台造船龙门吊采用主从同步控制系统，统一操作台指挥，大车、小车、起升卷扬同步运行，同步差限值：升降≤3mm，行走≤5mm；
工装配套
共用巨型平衡吊梁，吊点对称布置，两台龙门吊载荷分配差值控制在 ±5% 以内；
总装时序约束
巨型总段为坞内核心搭载件，提前规划坞内无其他分段、工装干涉，龙门吊双机作业窗口期单独预留，不同时穿插小型分段吊装。
三、平地总组阶段龙门吊与地面工艺配合要点
总组平台吊装流转逻辑
分段从构件堆场由龙门吊吊运至总组平台，完成拼板、结构焊接、预舾装；完工后龙门吊翻身、转运至坞口平板车，再二次吊入船坞，形成 “堆场 — 总组平台 — 船坞” 闭环流转。
多分段交叉作业错峰要求
上午优先安排总段翻身、大件转运；
下午小型舾装件、零散分段穿插吊装；
同一平台区域不同时安排两台总段翻身，避免龙门吊小车干涉碰撞。
预舾装协同优化
分段平地预装大型管系、设备底座后再吊入坞内，减少高空作业；龙门吊吊装前工艺班组复核舾装突出件，避免转运剐蹭损坏预装件，吊点避开设备、管路。

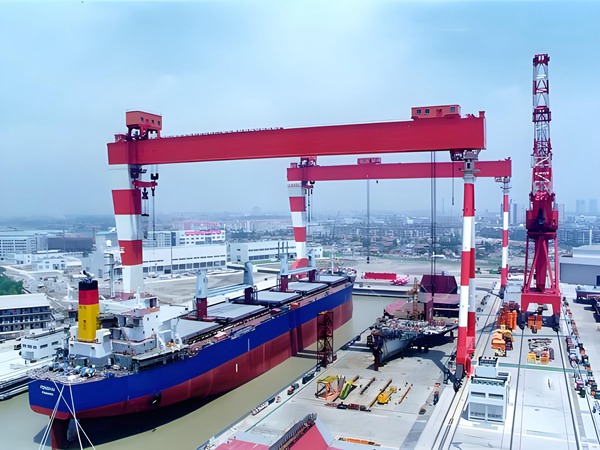

四、船坞总装搭载全流程时序配合（标准作业链）
准备阶段（工艺前置，龙门吊待机检查）
工艺提交搭载清单、总段重量重心、吊点图纸、坞墩布置图；龙门吊班组检查卷扬同步、防摇、激光定位、夹轨防风、索具吊梁，大风预警提前锁定大车。
转运进坞
平板车将完工总段运至坞口，龙门吊双钩起吊，全程监护与坞墙、已搭载分段安全距离≥1.5m。
对位微调（设备 + 测量班组联动）
全站仪实时反馈坐标数据，指挥龙门吊大车、小车、起升微量调整，禁止人工硬拉分段校正，防止结构应力变形。
临时固定与松钩条件（强制工艺节点）
满足全部条件方可摘索：
分段中心线、肋骨线、基线精度达标；
四周临时支撑、层压木垫块、压载工装全部到位；
关键坡口完成对称约束点焊，分段无倾倒、滑移风险。
摘钩后龙门吊流转
松钩后龙门吊立即转运下一总段，测量与焊接班组同步开展作业，压缩坞内等待时间。
五、设备功能与总装工艺关键匹配技术要点
1. 上下双小车与分段翻身工艺绑定
单台龙门吊上下小车联动是替代落地翻身的核心，节省总组平台占地，减少分段二次落地变形；
工艺设计阶段同步预留上下小车翻身吊环，禁止现场临时加装吊码。
2. 同步控制系统对总段合拢精度保障
多卷扬闭环同步，解决千吨总段四点起吊受力不均问题，避免分段箱体扭曲、坡口错边；搭载高精度需求船舶（LNG、邮轮）必须启用全自动同步模式。
3. 电子液压双级防摇适配薄板 / 高层总段
薄板甲板、上层建筑受风易摆动，开启强防摇模式，降低对位调整时间 30% 以上，减少分段磕碰损伤。
4. 激光定位 + DGPS 差分定位系统配合测量工艺
龙门吊实时反馈吊钩三维坐标，与全站仪测量数据对标，实现毫米级快速对位，替代传统线锤人工校准，提升搭载效率。
5. 防风系统与露天总装安全配合
沿海船厂分级管控：
风力 4–6 级：限制上层建筑、薄板分段吊装；
风力≥6 级：停止所有分段吊装，龙门吊大车锚定、夹轨器夹紧、小车归位锁定。

六、工装、吊具与总段工艺协同要求

吊码设计同步船体工艺
生产设计阶段标注吊点位置、吊码尺寸、焊接要求，龙门吊载荷校核同步完成，不后期改动吊点；不对称总段增设配重吊点平衡重心。
吊梁、索具分吨位专用
300t、800t、1600t、2000t 总段配置对应额定吊梁，禁止小吨位吊梁超载使用；翻身专用吊排与搭载吊梁区分管理。
坞内支撑工装与龙门吊落位配合
坞墩、液压顶升工装标高统一，龙门吊落位高度提前测算，减少多次升降微调。
江苏南京造船门式起重机生产厂家效率提升与坞期优化配合管理要点
搭载日计划与龙门吊台班绑定
每日明确吊装总段数量、翻身次数、转运路线，避免龙门吊空等、来回折返；优先吊运大总段，零散小件利用间隙穿插。
多台龙门吊同轨作业避让规则
同坞多台龙门吊设置防撞雷达与区域联锁，划分独立作业区间，大件搭载错峰施工，禁止交叉对位。
分段预完工管控减少吊装等待
工艺严格执行 “分段完工报验制”，结构、预舾装、吊码验收合格后方可通知龙门吊吊装，杜绝吊至坞内发现缺陷二次吊出返工。
