江苏常州造船门式起重机销售厂家造船龙门吊起升机构同步控制技术
一、技术概述与同步控制需求
1. 设备结构特点

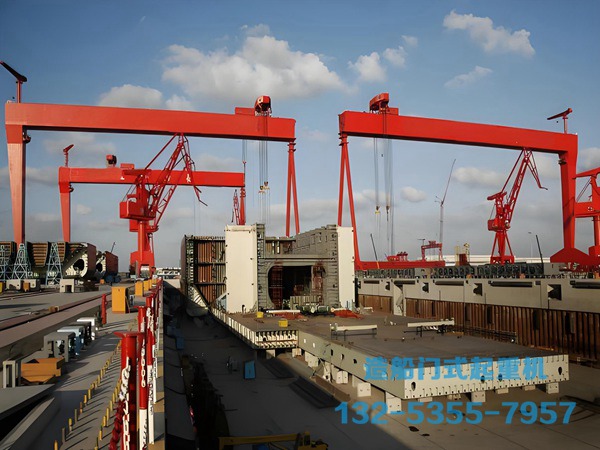

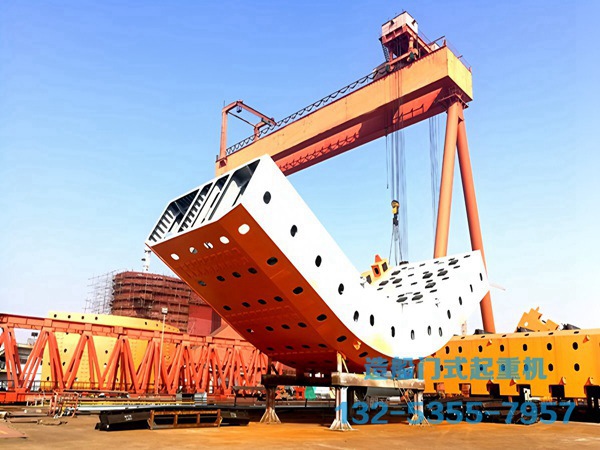

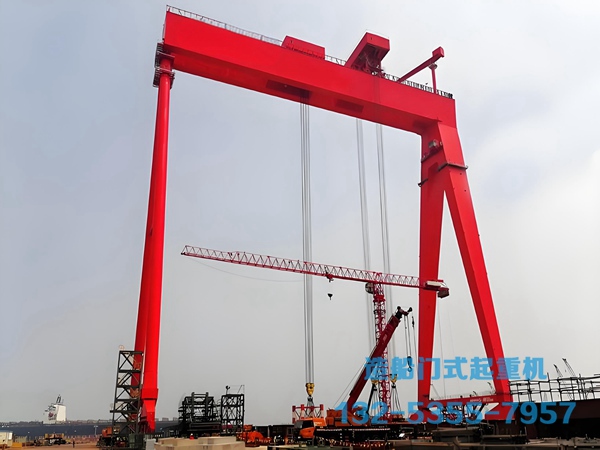

造船龙门吊（造船门机）吨位多为 200t～2000t，普遍采用双小车、四卷扬四点起升结构，4 套起升卷扬独立驱动，共同抬吊船体分段、总段。
船体分段尺寸大、刚度弱、重心易偏移，多卷扬升降不同步会造成吊点高差、载荷不均，产生扭转附加应力。
国标与船厂内控要求：
高差超 150mm 系统报警、减速；高差超 200mm 直接停机保护。
2. 同步偏差产生根源
机械不一致性
卷筒直径制造误差、钢丝绳弹性伸长量不同、齿轮减速器间隙、制动器制动力不等、滑轮组摩擦阻力差异。
电气驱动离散性
各电机励磁、内阻特性不一致；变频器输出转矩存在偏差；编码器、通讯传输存在延时。
负载不对称扰动
分段重心偏斜、局部吊点偏重、海上 / 厂区横向风载拉扯、吊点捆绑不对称。
动态工况干扰
起制动冲击、低速合拢微调、长期作业钢丝绳蠕变累积误差。
3. 不同步带来的危害
船体分段扭曲变形，焊缝、壳体开裂，船体报废；
单卷扬过载，钢丝绳断丝、卷筒、齿轮箱加速疲劳损坏；
上小车架、主梁承受交变侧向力，产生疲劳裂纹；
吊点载荷差超限，存在分段侧翻、脱钩重大安全事故。
二、同步控制系统硬件组成
每套卷扬独立配置大功率矢量变频器（西门子 S120、ABB ACS880），采用直接转矩控制 DTC，零速满转矩，抑制溜钩；各驱动单元具备独立转矩、速度闭环。
2. 位置检测装置
卷筒主轴增量编码器：实时采集卷筒转角，换算吊钩实际起升高度，作为位置反馈；
吊钩绝对编码器 / 激光测距：大型造船门机增设外置高度检测，消除钢丝绳打滑带来的累积误差；
吊点称重传感器：每个吊点配置拉力传感器，实时采集各点载荷，实现位置同步 + 载荷均衡双闭环。
3. 控制器与通讯网络
主控制器采用 PLC 或运动控制器，通过 Profinet/EtherCAT 高速总线同步各变频器信号，消除通讯时延；所有编码器、称重数据毫秒级同步采集。
4. 执行保护部件
液压盘式制动器、制动器比例调压模块，统一调节各卷扬制动压力，避免制动不同步；同步故障减速、急停连锁保护回路。
三、主流同步控制策略
（一）主从同步控制（应用最广）
原理：指定其中 1 套卷扬为主机，主机输出速度、位置指令作为基准；其余 3 台为从机，从机实时跟踪主机位置曲线。
控制闭环：
主机：速度闭环 + 位置闭环；
从机：位置偏差闭环校正，实时修正输出转速，缩小与主机高差。
优缺点
优点：逻辑简单、调试方便、动态响应快，适合常规分段吊装；
缺点：主机故障整体同步失效，负载不对称时校正能力有限。
（二）交叉耦合同步控制（高精度吊装首选）
核心逻辑：
对任意卷扬 i，控制输出 = 公共给定速度 + 各吊点高度偏差耦合补偿量。
优势：
任意一台卷扬出现偏差，其余全部同步补偿，抗重心偏移、风扰能力强；船体合拢、超大型总段吊装强制使用该方案。
（三）位置 + 载荷双闭环均衡同步（造船门机专用优化方案）
仅靠位置同步无法解决吊点偏载，增加拉力信号参与同步调节：
第一层：位置交叉耦合，控制四点高度一致；
第二层：载荷均衡闭环，对比四吊点拉力，若某点载荷过大，适度微调该卷扬高度释放多余载荷；
双重约束：同时限制高度差阈值与吊点载荷差阈值，任一超限立即保护。
（四）前馈补偿同步控制（抑制机械固有误差）
针对卷筒直径、绳长、摩擦等固定机械误差建立数学模型，提前计算补偿量叠加至速度给定，降低稳态同步误差，减少控制器频繁校正动作，提升运行平稳性。
四、系统控制流程
作业前初始化：自动归零各卷扬高度，清除编码器累积误差；检测四吊点零点载荷，判断吊具是否偏斜。
给定升降速度指令下发至主控制器。
高速采集四卷扬高度、四点拉力数据。
交叉耦合算法计算各吊点高度偏差，输出校正速度。
各变频器独立调节输出转矩与转速，缩小高差，均衡载荷。
实时阈值判断：
高差＜报警阈值：持续同步调节；
报警阈值＜高差＜停机阈值：声光报警、自动降速；
高差＞停机阈值：切断上升回路，制动器制动停机。
下降、微动合拢工况切换控制参数，低速时放大同步校正增益，保证合拢精度。
五、关键技术优化措施
消除通讯延迟
采用 EtherCAT 实时工业总线，同步周期≤1ms，避免多电机反馈不同步；同步采集编码器与称重信号，防止时序错位。
制动器同步优化
制动器采用比例液压调压，PLC 统一输出制动压力信号，起升、下降、制动全过程四组制动器同步开合，杜绝单侧拖拽造成高差。
钢丝绳蠕变补偿
系统内置高度积分修正程序，长时间作业自动修正钢丝绳拉伸带来的累积高度误差；定期一键自动校准零点。
抗扰动自适应调节
引入 PID 自适应参数：高速升降使用弱校正增益保证平稳；低速船体合拢切换强校正增益，提升同步精度；大风工况自动降低运行速度，加大同步补偿力度。
多重安全联锁保护
同步故障、单吊点过载、载荷差值超标、编码器断线、通讯中断均设置独立保护逻辑，分级报警、减速、停机，防止结构与船体损伤。
六、传统同步方案缺陷与新型技术发展
1. 早期简易同步缺点
早期仅依靠同型号电机、机械硬同步轴，无电气闭环：机械磨损后同步失效，无载荷监测，偏载极易造成船体变形，现已淘汰。
2. 现代智能化升级方向
基于模糊 PID、神经网络的智能同步算法，应对非线性、时变负载；
数字孪生同步仿真，吊装前预演分段吊装同步状态，提前优化吊点；
远程在线同步状态监测，实时记录高度差、吊点载荷曲线，便于故障追溯；
全自动无人合拢同步控制，配合三维扫描定位实现船体总段高精度对接。
江苏常州造船门式起重机生产厂家造船龙门吊采用交叉耦合 + 位置载荷双闭环同步控制，可将四点起升高度差稳定控制在 50mm 以内，大幅降低船体分段扭曲应力，减少设备交变载荷；同步系统分级保护机制规避重大吊装安全事故，同时提升船体合拢装配精度，缩短造船吊装作业周期，是大型船厂门机核心关键技术。
