山东青岛造船门式起重机造船龙门吊翻身功能解析

山东青岛造船门式起重机厂家13253557957主要从事行吊行吊，造船门式起重机，桥式起重机，门式起重机，龙门吊、架桥机的生产销售。
山东青岛造船门式起重机销售厂家造船龙门吊翻身功能完整解析（结构配置、原理、工艺、选型、安全）
船体分段翻身是造船龙门区别于普通门式起重机的核心专属功能，目的将分段正反面互换，完成反面焊接、打磨、涂装，分为空中翻身（主流）、落地翻身（简易）两种模式；只有双主梁分层轨道、上下双小车配置的造船龙门才能实现大吨位无落地空中翻身。
一、实现翻身必备结构配置（硬件前提）
1. 门架主体：双主梁分层轨道结构

单层单主梁龙门无法实现完整空中翻身，必须采用双层轨道双主梁：

上层宽轨：布置上小车（双起升机构，双主钩），左右两套独立卷筒，可单独升降、同步抬吊、横向微调；
下层窄轨：布置下小车（单起升机构，副钩），下小车整体高度低于上小车门架，可从上小车内部穿行、交叉错位原创力文档；
典型额定标注：2×600t 上小车 + 500t 下小车，代表双钩 600t 抬吊、下小车 500t 副吊，满足千吨级分段翻身。
2. 小车与起升机构翻身专用设计
上小车双独立起升
左右主钩可异步升降，用来调整分段倾角、微量旋转；带小车横向横移机构，四吊点微调校正重心。
下小车独立副起升
单独承载分段翻身侧吊点，全程配合上小车形成两点支撑旋转轴；
整机配套系统（翻身刚需）
多机构同步变频电控：上小车两钩、下小车、大车、小车行走联动闭环控制；
载荷实时监测：四吊点独立重量显示，防止偏载失稳；
智能防摇摆、低速微动（0.03~0.1m/min），翻身旋转平稳无冲击；
超载、极限高度、小车交叉防撞联锁保护。
3. 支腿结构匹配翻身工况
中小分段车间：等高刚性支腿双梁龙门；
大跨度露天干船坞：刚性 + 柔性铰接腿，释放翻身偏心载荷产生的主梁热应力与侧向扭力，避免啃轨、主梁变形。
二、两种翻身模式工作原理

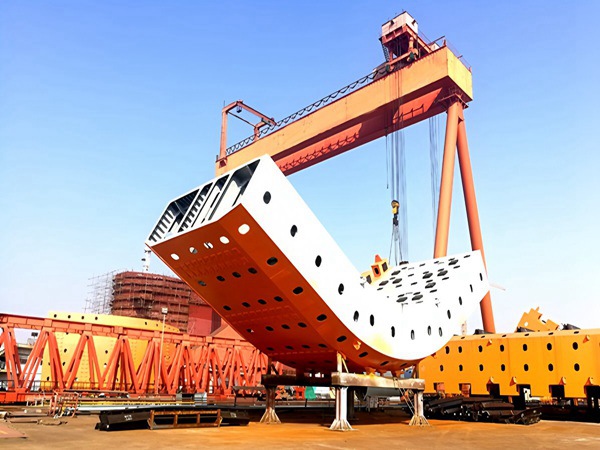

模式 1：空中完整翻身（主流，大型分段首选）
全程分段不落地、不接触胎架，一次空中完成 180° 翻面，效率最高、减少分段磕碰损伤，适用于 200~1600t 总段 / 曲面外板分段原创力文档。

标准五步工艺流程

双车挂钩抬升
上小车双主钩连接分段顶部主吊马，下小车副钩连接分段底部翻身吊马；上下小车同步起吊，分段离地≥1.5m，离地无支撑。
上小车承载、下小车卸力
缓慢提升上小车两钩、同步下放下小车，载荷逐步全部转移至上小车，下小车吊钩完全松弛不受力。
下小车交叉穿行换位
空载下小车驶入上小车门架下方，移动至分段另一侧，重新挂钩至分段反面吊马。
反向载荷转移，分段旋转翻面
下小车缓慢起升承载，上小车同步下放，以上小车一侧吊点为旋转支点，分段在空中缓慢翻转；上下小车反向行走拉大间距，直至分段旋转 90° 垂直。
完全翻面调平落放
持续调整上下钩高度差，分段完成 180° 翻转，正反面互换，同步调平后转运至焊接胎架。
模式 2：落地翻身（简易，中小型平直分段）
无上下双小车小型桁架龙门采用，分段底部支撑在坞墩 / 翻转胎架上，以胎架接触点为转轴翻转：
单台龙门主钩吊起分段上端；
分段下端抵靠硬质翻转支撑墩；
主钩持续提升，分段沿墩点旋转落地翻面；
缺点：分段易磕碰、线型薄板易变形，大吨位、曲面分段禁用。
三、翻身功能核心技术优势
大幅压缩造船周期
无需平板车转运、无需翻转工装胎架，一次吊装完成翻面，单分段周转时间缩短 60%，提升船坞周转率；
保护船体分段精度
空中无刚性接触，薄板、曲面板、复杂线型分段不易变形，减少校正修复工时；
适配全工序一体化
分段预制、反面焊接、打磨、涂装、坞内合拢全流程一台龙门完成，车间物流简化；
重载安全可控
四吊点载荷均衡监测，同步变频缓起缓停，杜绝翻身瞬间冲击断裂吊马。
四、不同吨位 / 场景翻身龙门选型匹配
5~50t 小件平直分段车间
桁架单梁龙门，仅支持落地翻身，无空中翻身能力；适合型材、小型平面构件。
50~300t 中型分段室内厂房
高低腿双主梁龙门，上小车双钩 + 单下小车，可空中翻身；室内封闭分段预制车间标配。

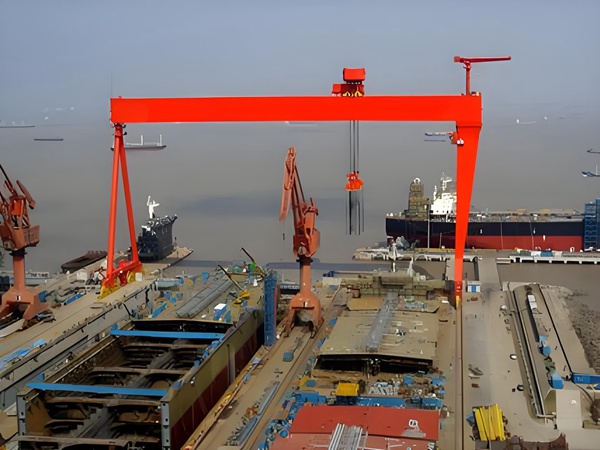

300~1600t 大型干船坞总段
双层轨道双主梁刚柔腿巨型龙门，2× 主钩大吨位上小车 + 重载下小车，支持千吨级总段完整空中翻身、空中微量旋转对位；集装箱船、油轮、LNG 船坞核心设备。
海工模块、巨型曲面分段

升级四钩同步联动系统，翻身过程实时重心校正，防止偏心侧翻。

五、翻身作业关键安全控制要点
吊马必须按翻身工况专用设计，双面布置主 / 副吊点，严禁仅单面吊马强行翻身；
翻身全过程低速微动，禁止大车、小车高速移动；
分段离地高度预留充足，避免翻转过程触碰地面、支腿、胎架；
四吊点载荷差值控制在 10% 以内，出现偏载立即停止调整吊具；
大风天气（露天龙门风速＞6m/s）禁止翻身，分段受风面积大易失稳倾覆。
山东青岛造船门式起重机生产厂家设备与普通厂房龙门吊核心区别（翻身功能专属差异）
普通 MG 双梁：单层单轨道、单小车，仅两点起吊，无交叉穿行空间，无法空中翻身；
造船翻身专用龙门：双层轨道、上下独立小车、多套独立起升、同步联动电控，具备三点 / 四点支撑旋转结构，实现分段空中 180° 翻面。
