山东日照集装箱跨运车结构设计

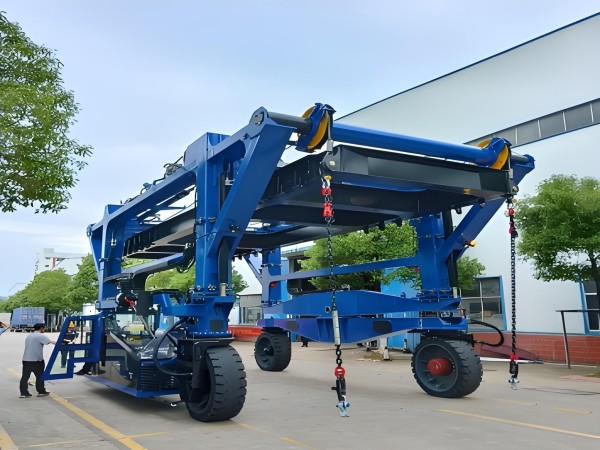

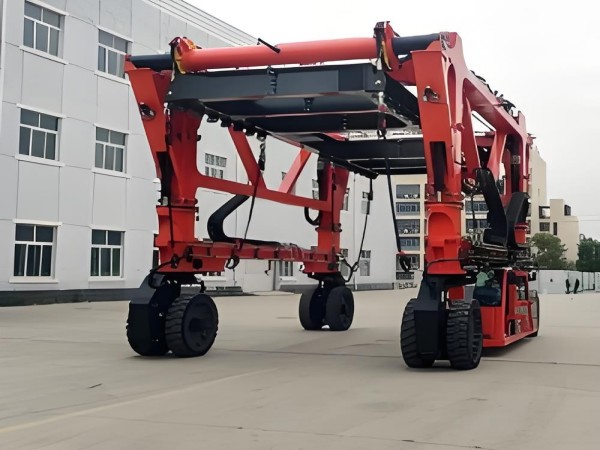

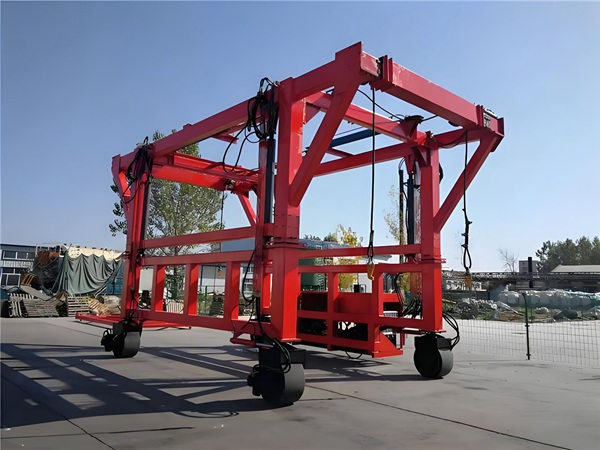

山东日照集装箱跨运车厂家13253557957生产的轮胎式跨运车采用高强度门式钢结构车架，搭配重载液压与大扭矩动力系统，额定载重覆盖30-100吨级，可轻松搬运集装箱、重型构件、工业设备、钢卷等超重物料，适配各类重载作业需求。
山东日照集装箱跨运车销售厂家带大家了解下集装箱跨运车结构设计
一、总体结构设计原则
跨运车属于重载、高重心、无轨、全转向、高频作业港口机械，结构设计必须满足：
强度足够：承受堆箱 3～6 层重载、偏载、冲击载荷
刚度优先：控制变形，保证吊具对箱精度、车轮贴合度
轻量化：在保证强度下减重，提高续航 / 动力效率

可靠性：抗疲劳、抗盐雾、抗冲击、免维护结构

模块化：便于制造、运输、现场装配、维修
安全性：防倾覆、防侧翻、防冲击、防应力集中
二、总体结构组成
典型跨运车结构分为五大模块：
主车架（主梁 + 副梁 + 环形框架）
门架 / 升降架结构
吊具上架与旋锁连接结构
行走底盘与悬挂结构
驾驶室、配重、覆盖件
下面逐个讲结构设计要点。
三、主车架结构设计（核心承载）
主车架是整机基础承载骨架，承受所有垂直、纵向、侧向载荷。
1. 结构形式
主流采用：
全焊接箱形闭合框架结构
双主梁 + 前后横梁 + 左右纵梁构成刚性环形框架
优点：
扭转刚度大
抗偏载能力强
适合无轨路面不平工况
2. 截面设计
主梁：箱形截面（高腹板 + 上下盖板）
腹板厚度：12～20mm
上下盖板厚度：16～25mm
内部加横向 / 纵向加强筋，防止局部屈曲
3. 关键受力点设计
悬挂支座位置：加厚盖板 + 加强筋 + 铸钢支座
门架导向座：厚钢板 + 耐磨衬板
液压泵站安装区：局部加强 + 减震结构
配重安装区：螺栓连接 + 定位台阶
4. 材料
主体：Q355B / Q355NH 耐候钢
高应力区：Q460 高强钢
要求：可焊性好、抗疲劳、抗盐雾
四、门架与升降架结构设计
升降架负责吊具升降、对箱、堆高层，是最关键受力结构。

1. 结构形式

双立柱门架 + 内升降架（滑架）
立柱与主车架刚性连接
升降架通过滚轮 / 滑块沿立柱上下运动
2. 立柱设计
箱形截面或 H 型钢加强
内侧加工导向滑道（耐磨板）
承受：垂直起升力、侧向力、偏心力矩
关键：立柱垂直度、平行度控制严格
3. 升降架（滑架）
箱形框架结构
四角设导向滚轮组（水平轮 + 垂直轮）
下部连接吊具上架
内部布置：起升油缸支座、滑轮组支座
4. 起升机构布置
双起升油缸对称布置
油缸上铰点：门架上部
油缸下铰点：升降架
必须保证同步升降、无偏载
五、吊具上架 & 旋锁连接结构
负责直接抓取集装箱，设计重点是对中性、抗冲击、防变形。
1. 结构形式
箱形框架 + 四角锁座
中间设置微调机构（侧移 / 倾斜 / 回转）
2. 关键结构
旋锁支座：铸钢件或厚板组焊
防冲击缓冲：橡胶缓冲块 + 液压缓冲
侧移导向：直线导轨 + 滑块
限位结构：机械硬限位 + 电气限位双重
3. 精度要求
四角锁座平面度：≤2mm
对角线误差：≤3mm
保证锁头顺利入箱角件
六、行走与悬挂结构设计
跨运车为8 轮 / 12 轮全转向，悬挂直接影响通过性与车架受力。
1. 车轮布置
常见：4 轴 8 轮或 3 轴 6 轮

每轮独立悬挂 + 独立驱动

2. 悬挂形式
液压独立悬挂（最主流）
结构：油缸 + 油缸支座 + 摆臂
功能：调平、减震、适应不平路面
设计要点：
悬挂支座必须加强 + 抗剪
摆臂采用铸钢或厚板焊接
3. 转向结构
每轮独立液压转向
转向油缸横置
车轮可实现：
斜行
横移
原地 360° 旋转
结构要求：关节轴承耐磨、铰接点刚度足
七、配重结构设计
跨运车重心高，配重是防倾覆关键。
1. 布置位置
布置在主车架尾部
与门架形成力臂平衡
2. 结构形式
铸铁配重块 + 钢板框架
螺栓紧固，便于增减调整
3. 设计校核
必须校核：
堆箱最外侧倾覆力矩
空载 / 满载不同工况稳定性
满足静稳定性 ≥1.2 倍
八、强度、刚度、疲劳设计要点（工程核心）
1. 载荷工况（必须全部计算）
额定载荷起升
1.25 倍静载试验
1.1 倍动载试验
偏载工况（单侧重载）
紧急制动、冲击载荷
转向侧向力
路面不平激励载荷
2. 强度校核
应力水平：≤0.6～0.7 倍屈服强度
关键焊缝：全熔透焊 + 无损检测
高应力区：避免尖角，采用圆弧过渡
3. 刚度控制
主梁最大挠度：≤ L/800～L/1000
门架变形：控制在3mm 内
保证吊具对箱不卡滞
4. 疲劳设计
港口机械循环次数高
关键焊缝按无限寿命设计
避免应力集中、截面突变
九、焊接与制造工艺要求
板材校平后下料
重要焊缝：UT/MT 无损检测
整体焊后去应力退火或振动时效
机加工导向面、铰接孔精加工
整体抛丸除锈，环氧富锌底漆 + 面漆
盐雾环境要求：防腐等级 C5-M
十、新能源跨运车结构特殊设计
相比传统柴油跨运车，电动跨运车结构有明显差异：
底部电池仓结构
低位布置降低重心
防撞、防水、防火结构
快换机构：导轨 + 锁止 + 定位销
车架重心优化
电池重量大，车架需重新刚度加强
前后轴荷分配优化
高压电安全结构
高压仓隔离
绝缘防护、防撞梁
应急断电结构
轻量化需求更高
大量使用高强钢 Q460 / Q550
箱形结构优化开孔减重
十一、典型结构设计参数（行业通用）
额定载荷：35t～65t
堆高层数：3～6 层
主车架长度：7～10m
轮距：4.5～6m
升降行程：10～15m
设计速度：8～15km/h
设计寿命：≥15 年 / 20000h
工作级别：A6～A8
山东日照集装箱跨运车生产厂家总结：集装箱跨运车结构设计 =强刚性环形车架 + 高稳定门架 + 精准吊具结构 + 独立悬挂底盘 + 合理配重 + 轻量化高强钢 + 严格抗疲劳抗盐雾设计
