福建莆田集装箱门式起重机安装调试流程

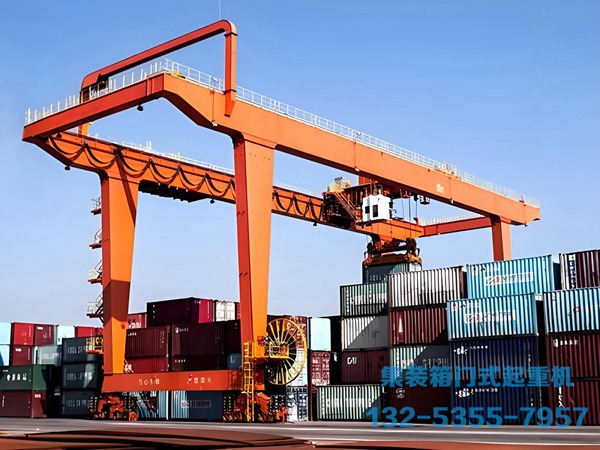

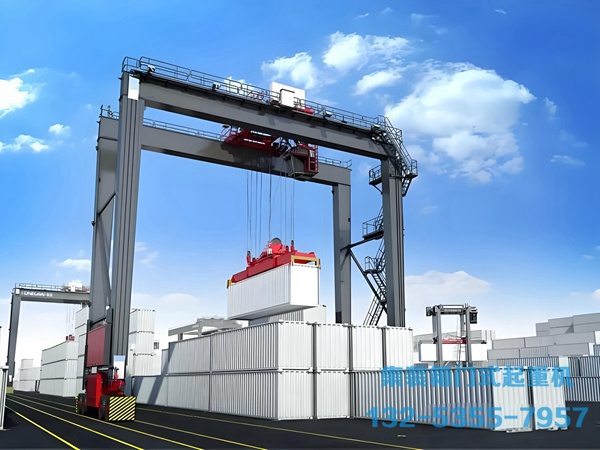

福建莆田集装箱门式起重机厂家13253557957制造的龙门吊有两种主要类型：轨道式和轮胎式，它们都能满足不同的作业需求。轨道式龙门吊，其跨度可达60米，非常适合港口码头或铁路货场等固定场所，能够高效地完成集装箱的装卸、搬运和堆放工作。而轮胎式龙门吊，则配备了变频调速器和独立的转向系统，使其能够轻松地移动到不同的作业地点，无论是内陆物流中心还是工程建设现场，它都能灵活应对。其最小的转弯半径仅为5米，使得它在狭窄的空间内也能高效作业。
福建莆田集装箱门式起重机销售厂家设备现场安装阶段：按序组装，把控精度
安装需按 “支腿→主梁→小车→电气系统→吊具” 的顺序进行，重点控制结构对接精度和部件固定强度。
支腿安装
基础定位：根据图纸在轨道基础上标记支腿安装位置，用水平仪调整支腿垂直度，单根支腿垂直度偏差≤1mm/m，避免后期主梁倾斜。
固定与加固：支腿与基础通过预埋螺栓连接，螺栓紧固后用扭矩扳手复检（如 M30 螺栓扭矩≥500N・m）；必要时在支腿底部加垫钢板，确保支腿受力均匀，防止基础不平导致支腿变形。

主梁安装

吊装与对接：用两台汽车吊同步吊装主梁（双主梁需保持水平），主梁与支腿对接时，用激光测距仪检测跨度偏差（≤±2mm）、主梁水平度偏差（≤0.5mm/m），偏差超限时通过调整支腿高度修正。
焊接与探伤：对接部位采用满焊，焊缝高度≥母材厚度，焊接后进行无损探伤（如磁粉探伤），确保无裂纹、气孔；单主梁需加装抗扭支撑，增强主梁抗变形能力，适配集装箱吊具的横向载荷。
小车与起升机构安装
小车轨道安装：在主梁上铺设小车轨道，轨道与主梁连接螺栓需对称紧固，轨道平行度偏差≤1mm/10m，防止小车运行卡顿。
小车与起升机构吊装：将小车（含起升电机、卷筒）吊装至轨道，调整车轮同位度（偏差≤0.1mm/m），确保车轮踏面与轨道接触面积≥70%；安装钢丝绳，钢丝绳在卷筒上的缠绕需平整，无跳槽风险，绳端固定螺栓扭矩符合要求。
电气系统安装
布线与接线：按电气图纸铺设动力电缆、控制电缆，电缆穿管保护（避免磨损），接线端子紧固，做好防水密封（露天设备需加装防水接头）；PLC 控制柜、变频器安装在通风干燥处，远离热源（如吊具下方）。
接地系统安装：设备整体接地电阻≤4Ω，电气柜、电机、金属结构均需可靠接地；防雷接地（露天设备）需单独设置，接地电阻≤10Ω，避免雷击损坏电气元件。

吊具安装

吊具与小车连接：将伸缩式吊具吊装至小车下方，连接吊具横梁与起升钢丝绳，调整钢丝绳长度，确保吊具水平度偏差≤0.5mm/m，避免吊具倾斜导致集装箱对接偏差。
扭锁与传感器安装：安装吊具扭锁（确保旋转灵活），连接扭锁检测传感器，传感器信号线需固定牢固，避免运行中磨损；调试吊具伸缩机构，确保 20 英尺 / 40 英尺切换顺畅，伸缩到位后有到位信号反馈。
三、精度调试阶段：校准关键参数，保障运行稳定
精度调试是设备适配集装箱作业的核心，需重点校准轨道、运行、吊具三类参数，确保符合作业要求。
轨道精度复调
大车轨道：用激光准直仪检测直线度（每 10m 偏差≤1mm）、平行度（全程偏差≤2mm），超差时通过调整轨道压板修正；轨道接头处用砂轮打磨平顺，避免小车运行时产生冲击。
小车轨道：用百分表检测轨道顶面水平度（偏差≤0.3mm/m）、侧面垂直度（偏差≤0.5mm/m），确保小车车轮与轨道贴合良好，无 “啃轨” 现象。
运行精度调试
大车 / 小车运行调试：启动大车、小车，低速运行全程，用编码器检测运行速度偏差（≤5%），调整变频器参数，确保运行平稳；检测制动距离（额定速度下制动距离≤0.5m），通过调整制动间隙优化制动效果，避免 “窜动”。
偏斜调整：若大车运行跑偏（偏差＞5mm/10m），调整两侧电机转速（通过 PLC 微调），或加装水平轮（限制偏斜），确保大车沿轨道直线运行，无单侧轮缘摩擦轨道。
吊具精度调试
吊具水平度校准：起吊标准集装箱（如 40 英尺箱），用水平仪检测吊具水平度，偏差超 ±1mm 时，调整起升钢丝绳长度（通过卷筒侧的调节螺栓），确保吊具与集装箱顶面贴合。
定位精度调试：启动激光定位系统（或 GPS 定位），调整定位参数，使吊具与集装箱角件对位精度≤±3mm；测试 “吊具对中” 功能，当集装箱与吊具偏差≤100mm 时，吊具能自动对中，对位时间≤10 秒。
